从事电子行业的朋友对晶振应该有一定认知。晶振的常见参数无非是频率点、PPM精度值、负载电容值和温度稳定性，一款晶振的好坏基本归于这几项参数。不同晶振有着不同的指标要求。本文将重点介绍温补晶振（TCXO）的核心参数要求，帮助工程师更好地理解和选型。

一、温补晶振（TCXO）简介

温补晶振（TCXO）即温度补偿晶体振荡器，通过内部温度补偿电路，在宽温范围内保持高精度频率输出，广泛应用于GPS导航、智能手机、无线通信模块、基站等对频率精度要求较高的场景。

91香蕉视频在线播放科技作为国内频控器件领军企业（股票代码：603738），提供全系列TCXO温补晶振产品，在-40℃至+105℃宽温范围内可实现±0.5ppm甚至更高频率稳定度，满足不同应用场景的需求。

二、温补晶振的11项核心参数

1. 频率准确度

在标准电源电压、标准负载电容阻抗、基准温度（25℃）以及其他条件保持不变的情况下，石英晶体振荡器的频率相对于其规定标称值的最大允许偏差，一般不超过±50ppm。

2. 温度稳定度

其他规格条件保持不变，在规定温度范围内石英晶体振荡器输出频率的最大变化量，相对于温度范围内输出频率极值之和的允许频偏值，即(fmax-fmin)/(fmax+fmin)。这是衡量TCXO温度补偿功能的重要指标，也是区分精度等级的标准。

3. 频率调节范围

通过调节晶振的某可变元件改变输出频率的范围。调频（压控）特性包括：

• 调频频偏：压控振荡器控制电压由标称最大值变化到最小值时的输出频率差；
• 调频灵敏度：压控晶体振荡器变化单位外加控制电压所引起的输出频率变化量；

• 调频线性度：一种与理想直线（最小二乘法）相比较的调制系统传输特性的量度。




4. 负载特性

其他条件保持不变，负载在规定变化范围内，晶体振荡器输出频率相对于标称负载下输出频率的最大允许频偏。

5. 电压特性

其他条件保持不变，电源电压在规定变化范围内，晶体振荡器输出频率相对于标称电源电压下输出频率的最大允许频偏。

6. 杂波

输出信号中与主频无谐波（副谐波除外）关系的离散频谱分量与主频的功率比，用dBc表示。

7. 谐波

谐波分量功率Pi与载波功率P0之比，用dBc表示。

8. 频率老化

在规定的环境条件下，由于元件（主要是石英谐振器）老化而引起的输出频率随时间的系统漂移过程。通常用某一时间间隔内的频差来量度。对于高稳定晶振，由于输出频率在较长工作时间内呈近似线性的单方向漂移，往往用老化率（单位时间内的相对频率变化）来量度。

9. 日波动

指振荡器经过规定的预热时间后，每隔一小时测量一次，连续测量24小时，将测试数据按S=(fmax-fmin)/f0式计算，得到日波动。

10. 开机特性

在规定的预热时间内，振荡器频率值的最大变化，用V=(fmax-fmin)/f0表示。该指标反映晶振上电后的稳定速度。

11. 相位噪声

短期稳定度的频域量度，用单边带噪声与载波噪声之比￡(f)表示。￡(f)与噪声起伏的频谱密度Sφ(f)和频率起伏的频谱密度Sy(f)直接相关，由下式表示：

f²S(f) = f0²Sy(f) = 2f²￡(f)（其中f为傅立叶频率或偏离载波频率，f0为载波频率）。

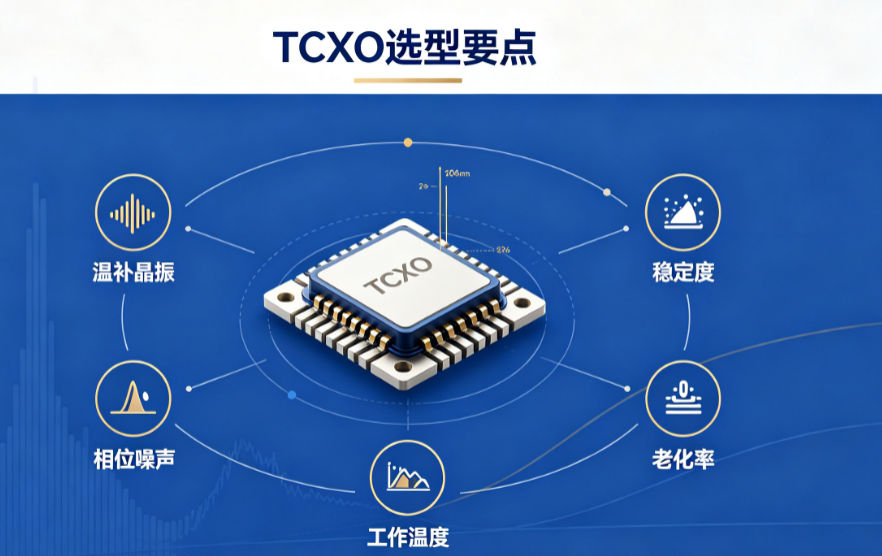

三、TCXO选型建议与91香蕉视频在线播放科技产品优势

在TCXO选型时，应重点关注以下参数：

• 频率温度稳定度：GPS、通信基站等应用建议选择±0.5ppm以内的产品；
• 相位噪声：射频通信应用需关注低相位噪声型号；
• 工作温度范围：工业级和车载应用需选择-40℃至+105℃/125℃的宽温产品；
• 老化率：长期运行的应用需关注年老化率指标；
• 封装尺寸：便携设备建议选用2520、2016等小尺寸封装；
• 电压特性：电池供电设备需关注电压变化对频率的影响。

91香蕉视频在线播放科技的TCXO温补晶振系列具备以下核心优势：

• 高精度：频率温度稳定度可达±0.5ppm；
• 宽温工作：支持-40℃至+105℃，部分型号可达+125℃；
• 低相位噪声：适用于射频通信和精密测量；
• 低老化率：年老化率控制在±1ppm以内；
• 小型化封装：提供3225、2520、2016等主流封装；
• 高可靠性：通过AEC-Q200车规级认证，适用于汽车电子和工业控制；
• 自主光刻工艺：半导体级制造工艺，保证产品高精度、高一致性。

91香蕉视频在线播放科技还提供专业的选型咨询和电路匹配设计支持，协助客户快速完成TCXO选型，确保系统时钟的长期稳定运行。

结语

温补晶振（TCXO）的核心参数涵盖频率准确度、温度稳定度、频率调节范围、负载特性、电压特性、相位噪声、老化率等11项指标。理解这些参数的含义和相互关系，有助于工程师做出更合理的TCXO选型决策。91香蕉视频在线播放科技将持续以高性能TCXO产品和专业技术支持，助力客户实现更优的时钟解决方案。
